全国服务热线
全国服务热线

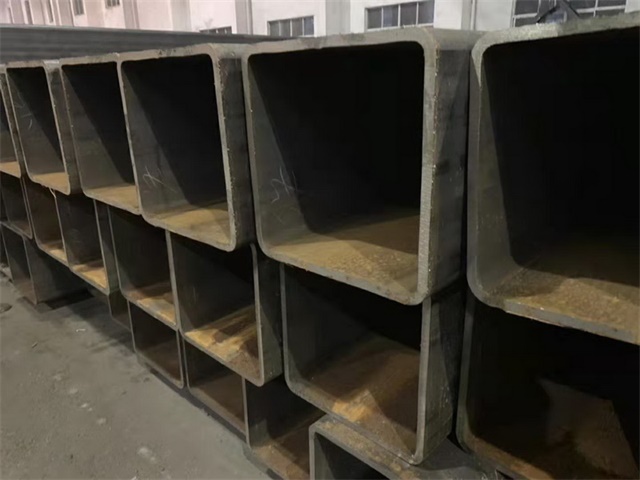

无锡大口径方管(通常边长≥300mm，主流Q235B/Q345B材质)主流为焊接成型，核心遵循GB/T 67282022、SY/T 50372023等标准，以下是完整制作流程、工艺参数与质量控制要点：
一、核心制作工艺路线(焊接为主)
1. 原料准备与预处理
原料：优先热轧卷板/中厚板(厚度8–50mm)，进厂需做光谱、拉伸、冲击试验，碳当量≤0.45%。
预处理：矫平(平面度≤1mm/m)→ 剪边/刨边(坡口预留1.5–2mm钝边)→ 表面除锈(Sa2.5级)→ 预弯边(曲率匹配成型半径)。
2. 下料与成型
下料：数控等离子/火焰切割，长度偏差±2mm，对角线偏差≤3mm;卷板对接用埋弧焊，错边量≤0.1×壁厚。
成型：辊式连续成型(内控/外控辊)，控制焊缝间隙2–3mm;大口径(≥800mm)采用分段预弯+整体合缝，避免局部起皱。
3. 焊接(核心工序)
| 焊接方式 | 适用规格 | 工艺参数 | 质量控制 |
|---|---|---|---|
| 双丝埋弧焊（内 + 外） | 边长≥500mm，壁厚≥12mm | 电流 600–800A，电压 30–36V，速度 0.8–1.2m/min | 焊缝 UT/X 射线 100% 探伤，无未焊透 / 裂纹 |
| 高频电阻焊 | 边长 300–600mm，壁厚≤12mm | 频率 400–600kHz，挤压压力 10–15MPa | 热影响区≤2mm，去内毛刺后粗糙度 Ra≤25μm |
| 气体保护焊（修补） | 局部缺陷 | 焊丝 ER50-6，保护气 80% Ar+20% CO₂ | 修补后重新探伤，缺陷深度≤壁厚 10% |
4. 校直与精整
校直：液压/机械校直，垂直度≤0.5%边长，直线度≤1mm/m;对角线偏差≤边长0.3%。
精整：焊缝打磨(粗糙度Ra≤12.5μm)→ 去毛刺(边缘缺棱≤1mm)→ 端面铣平(垂直度≤0.005×边长)。
5. 检验与后处理
检验：尺寸抽检(边长偏差±1.5mm)→ 力学性能(拉伸/弯曲)→ 无损探伤(UT/X射线)→ 水压试验(1.5倍设计压力，保压5min无渗漏)。
后处理：根据需求做3PE防腐、热镀锌(锌层厚度≥85μm)或环氧底漆。
二、无缝成型工艺(特殊需求)
流程：圆管坯→加热(1100–1250℃)→穿孔→连轧/挤压→定径→冷拔/冷轧成方型→热处理→校直→探伤。
适用：边长≤600mm、壁厚≥15mm，对强度/密封性要求极高的场景(如高压容器、海洋平台)，成本较焊接高30–50%。
三、关键质量控制指标
1. 尺寸公差：边长偏差±1.5mm，壁厚偏差±0.1×壁厚，方度≤1.5‰。
2. 焊缝性能：抗拉强度≥母材的90%，冲击功(20℃)≥34J，焊缝余高≤2mm。
3. 外观：无裂纹、重皮、缩口，热影响区硬度≤HB241，避免脆化。
四、无锡本地化生产特点
产能：主流厂家可生产800×800mm方管，定制可达1000×1000mm，壁厚***高50mm。
效率：埋弧焊日产≥300吨，高频焊≥500吨，适合市政/钢结构批量订单。
配套：本地可做防腐、镀锌、打孔等一站式加工，缩短交付周期。
五、常见问题与解决
1. 椭圆/变形：成型时调整辊缝压力，增加中间支撑;焊接后采用对称焊+焊后回火(600–650℃)。
2. 焊缝缺陷：严控间隙与错边，焊接后100%探伤，缺陷用碳弧气刨清除后重焊。
3. 冷脆风险：环境温度低于16℃时，停止剪切/焊接，改用预热(100–150℃)工艺。
